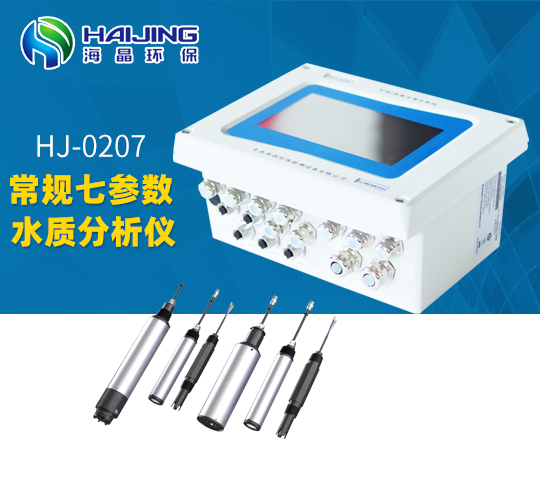

HJ-0207型多参数水质在线分析仪

一、产品概述
HJ-0207型多参数水质分析仪可以根据客户不同需求，通过选配传感器实现同时在线监测多个多种不同参数值，包括温度、PH、电导、溶氧、浊度、污泥浓度、叶绿素、蓝绿藻等（参数可选配）。普遍应用于污水处理厂各工艺过程、自来水厂、地表水、饮用水源地、各种工业生产过程用水和废水处理过程、水产养殖等行业的水质在线监测。
二、功能特点：
实现多个多种不同参数在线同步监测。提高集成度，低成本运营。
维护提示用户可自定义，自动触发提示消息。
使用简洁，结果可靠，界面操作指示可以减少操作失误。
设置了可视化的警报系统提供重要的告警功能。
传感器现场安装方便快捷，实现即插即用。
控制器可以实现壁挂安装/面板安装/夹管安装。
有存取数据和无线传输功能；用户也还可通过控制器的界面配置和校准实现4-20mA模拟输出；实现继电器控制及数字通讯等功能。
三、技术参数：

显示输出	7寸触摸屏，带LED强背光可阳光直射下操作
电源	AC220V、50HZ、50W
主要材料	铝拉丝阳极氧化（上盖）；渡锌板喷粉（下壳）
输出	七路4-20mA模拟输出，程序设定响应参数及对应范围
继电器	设置七路继电器，程序设定响应参数及响应值
数字通信	配MODBUS RS485通信功能，可实时传输测量值
存储温度	-20到70℃
操作温度	-15到60℃
防水等级	IP54/NEMA3
尺寸	260mm*200mm*132mm（长*宽*高）
重量	1.9KG

四、各个传感器参数介绍：
pH传感器
概要：
pH传感器是是由贵金属指示电极和参比电极组合在一起的复合电极。
功能特点：
不受氧化性或还原性物质的影响,且平衡速度较快。内置温度传感器。
传感器现场安装方便快捷，采用端子连接。
技术参数：

传感器主要材料	黑色聚丙烯，Ag/Agcl参比凝胶
测量范围	pH：2-12pH；温度：0-80℃
测量精度	pH：±0.01pH；温度：±0.5℃
压力范围	≤0.6Mpa
测量环境温度	0到80℃
零电位pH 值	7±0.25pH（15mV）
斜率	≥95%
内阻	≤250MΩ
碱误差	0.2pH(1mol/L Na+ pH14)（25℃）
响应时间	≤10 秒（达到终点值95%）（经搅拌后）
防水等级	IP68/NEMA6P
传感器重量	0.2KG
传感器尺寸	直径30mm*长度195mm
电缆长度	标准：6米

电导传感器
测量原理：
电导传感器是玻璃铂电极。
功能特点：
清洗校准简单，且平衡速度较快。内置温度传感器。
结构牢固，耐用性适合于许多条件恶劣的测试场所。
传感器现场安装方便快捷，采用端子连接。
技术参数：

传感器主要材料	黑色聚丙烯外壳，玻璃铂电极
测量范围	最佳量程：电导：10-2,000 us/cm；温度：0-80℃
测量精度	电导：小于测量值的 ±1%或± 1us/cm，取大者；温度：±0.5℃
压力范围	≤0.6Mpa
测量环境温度	0到80℃
响应时间	≤10 秒（达到终点值95%）（经搅拌后）
防水等级	IP68/NEMA6P
传感器重量	0.2KG
传感器尺寸	直径30mm*长度195mm
电缆长度	标准：6米

荧光法溶解氧传感器
测量原理：
溶解氧测定仪采用荧光法测量溶解氧，传感器发出的蓝光照射到荧光物质上使荧光物质激发并发出红光，由于氧分子可以带走能量（猝熄效应），所以激发的红光的时间和强度与氧分子的浓度成反比，通过计算可得出氧分子的浓度。
功能特点：
传感器采用新型氧敏感膜，具有良好的重复性及稳定性。
测量时不会产生氧消耗，对介质无最小流速要求。
突破性的荧光技术，基本无需保养。
传感器现场安装方便快捷，实现即插即用。
技术参数：

传感器主要材料	机身：SUS316L + PVC（普通版），SUS316L镀钛 + PVC（海水版）；O型环：氟橡胶；  线缆：PVC
测量范围	溶解氧：0-20 mg/L、0-20 ppm；  温度：0-45℃
测量精度	溶解氧：测量值±3%；  温度：±0.5℃
压力范围	≤0.6Mpa
存储温度	-15到65℃
测量环境温度	0到45℃
校准	空气自动校准、样品校准
传感器线	10m标准整体电缆
传感器尺寸	直径55mm*长度342mm
传感器重量	约1.85KG
防水等级	IP68/NEMA6P

浊度传感器
测量原理：
浊度传感器基于组合红外吸收散射光线法，应用ISO7027方法可以连续精确测定浊度。按照ISO7027红外双散射光线技术可不受色度影响测定浊度值。根据使用环境可以选配带自清洗功能。
功能特点：
传感器采用双光束红外散射光光度计检测技术，具有良好的重复性及稳定性。LED发出近红外光，不受色度影响测定浊度值。
内设自诊功能，保证数据准确。
传感器根据环境可选配带自清洗功能。
传感器现场安装方便快捷，实现即插即用。
技术参数：

传感器主要材料	机身：SUS316L + PVC（普通版），SUS316L镀钛 + PVC（海水版）；O型环：氟橡胶；  线缆：PVC
测量范围	浊度：0.01-100 NTU，0.01－4000 NTU
测量精度	小于测量值的±1%，或±0.1NTU，取大者
压力范围	≤0.6Mpa
流速	≤2.5m/s、8.2ft/s
存储温度	-15到65℃
测量环境温度	0到45℃
校准	样品校准、斜率校准
传感器线	10m标准整体电缆
传感器尺寸	直径60mm*长度256mm
传感器重量	1.65KG
防水等级	IP68/NEMA6P

污泥浓度传感器
测量原理：
污泥浓度传感器基于组合红外吸收散射光线法，应用ISO7027方法可以连续精确测定污泥浓度。按照ISO7027红外双散射光线技术可不受色度影响测定污泥浓度值。根据使用环境可以选配带自清洗功能。
功能特点：
传感器采用双光束红外散射光光度计检测技术，具有良好的重复性及稳定性。LED发出近红外光，不受色度影响测定污泥浓度值。
内设自诊功能，保证数据准确。
传感器根据环境可选配带自清洗功能。
传感器现场安装方便快捷，实现即插即用。
技术参数：

传感器主要材料	机身：SUS316L + PVC（普通版），SUS316L镀钛+ PVC（海水版）； O型环：氟橡胶；线缆：PVC
测量范围	0.01-20000 mg/L，0.01-45000 mg/L，0.01-120000 mg/L
测量精度	小于测量值的 ±5%（取决于污泥同质性）
压力范围	≤0.6Mpa
流速	≤2.5m/s、8.2ft/s
存储温度	-15到65℃
测量环境温度	0到45℃
校准	样品校准、斜率校准
传感器线	10m标准整体电缆
传感器尺寸	直径60mm*长度256mm
传感器重量	1.65KG
防水等级	IP68/NEMA6P

叶绿素传感器
测量原理：
叶绿素传感器是利用叶绿色素在光谱中有吸收峰和发射峰这一特性，在叶绿素的光谱吸收峰发射单色光照射到水中，水中的叶绿素吸收单色光的能量，释放出另外一种波长发射峰的单色光，叶绿素发射的光强与水中叶绿素的含量成正比。
功能特点：
是基于色素的荧光性测量目标参数的。无需萃取或其他处理，快速检测。
在线检测，避免搁置水样造成的影响。
传感器现场安装方便快捷，实现即插即用。
技术参数：

传感器主要材料	机身：SUS316L + PVC（普通版），SUS316L镀钛 + PVC（海水版）；O型环：氟橡胶；  线缆：PVC
测量范围	0-5 ug/L，0-50 ug/L，0-500 ug/L
测量精度	1ppb若丹明WT染料的信号水平对应值的±5%
压力范围	≤0.6Mpa
条件要求	水中叶绿素分布很不均匀，建议多点监测；水质浊度低于50NTU。
存储温度	-15到65℃
测量环境温度	0到45℃
校准	偏差量校准、斜率校准
传感器线	10m标准整体电缆
传感器尺寸	直径37mm*长度220mm
传感器重量	0.8KG
防水等级	IP68/NEMA6P

蓝绿藻传感器
测量原理：
蓝绿藻传感器是利用蓝藻在光谱中有吸收峰和发射峰这一特性，在蓝藻的光谱吸收峰发射单色光照射到水中，水中的蓝藻吸收单色光的能量，释放出另外一种波长发射峰的单色光，蓝藻发射的光强与水中蓝藻的含量成正比。
功能特点：
是基于色素的荧光性测量目标参数的，可在潜在的水华造成影响前进行识别。
在线检测，避免搁置水样造成的影响。
传感器现场安装方便快捷，实现即插即用。
技术参数：

传感器主要材料	机身：SUS316L + PVC；O型环：氟橡胶；  线缆：PVC
测量范围	100—2000000pcs/mL
测量精度	1ppb若丹明WT染料的信号水平对应值的±5%
压力范围	≤0.6Mpa
条件要求	水中蓝绿藻分布很不均匀，建议多点监测；水质浊度低于50NTU。
存储温度	-15到65℃
测量环境温度	0到45℃
校准	偏差量校准、斜率校准
传感器线	10m标准整体电缆
传感器尺寸	直径37mm*长度220mm
传感器重量	0.8KG
防水等级	IP68/NEMA6P
